El proyecto "Controlador-Entrenador ESP32" representa una innovadora integración de tecnología y versatilidad en el campo de la automatización de procesos.
Este sistema se basa en el potente microcontrolador ESP32, desarrollado por Espressif Systems y fabricado por TSMC mediante un proceso de 40 nm, lo que garantiza una eficiencia energética y capacidad de procesamiento destacada.
Descripción General
El controlador programable utiliza el ESP32 Dev Kit V4.0, que incorpora Wi-Fi dual y tecnología Bluetooth, permitiendo la interacción con una amplia gama de sensores y actuadores a través de sus 25 pines de entrada/salida digital.
Con un diseño orientado a la flexibilidad, este dispositivo puede funcionar como un PLC (Controlador Lógico Programable), utilizando el software OPEN PLC, que es compatible con estándares internacionales y utilizado en sistemas industriales como los de SIEMENS.
Fig:1

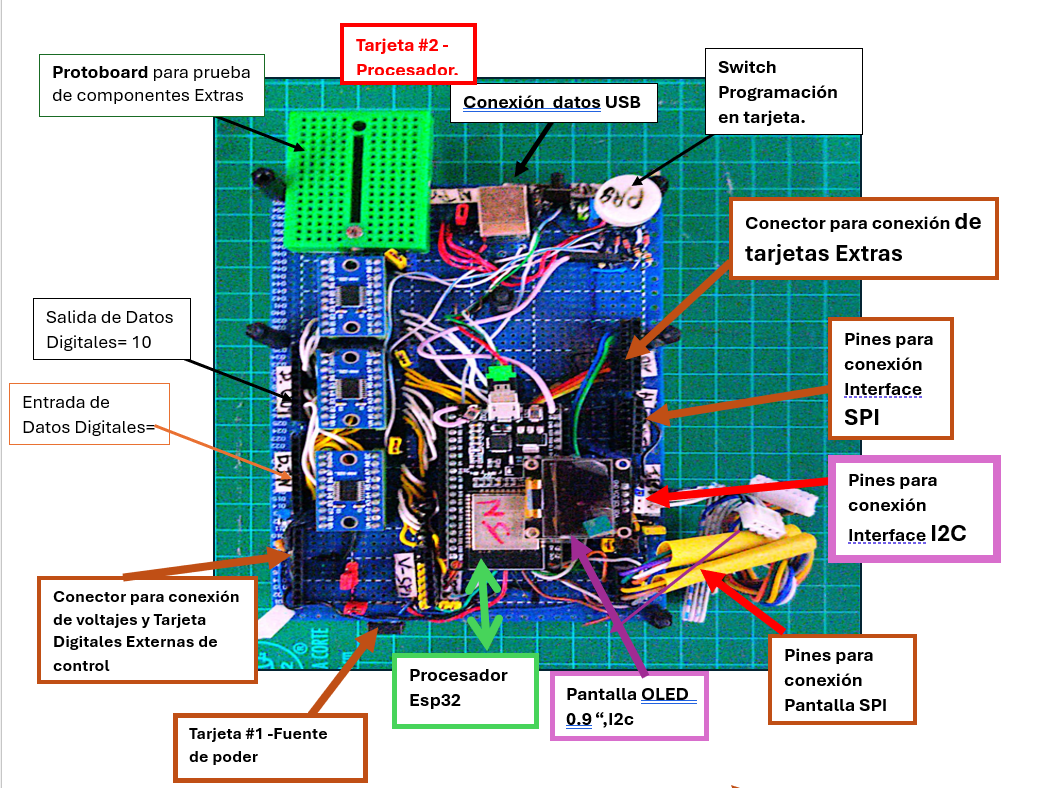

En la Fig:1 podemos observar la Tarjeta Principal
especificando cada parte que la constituye.
Fig:2

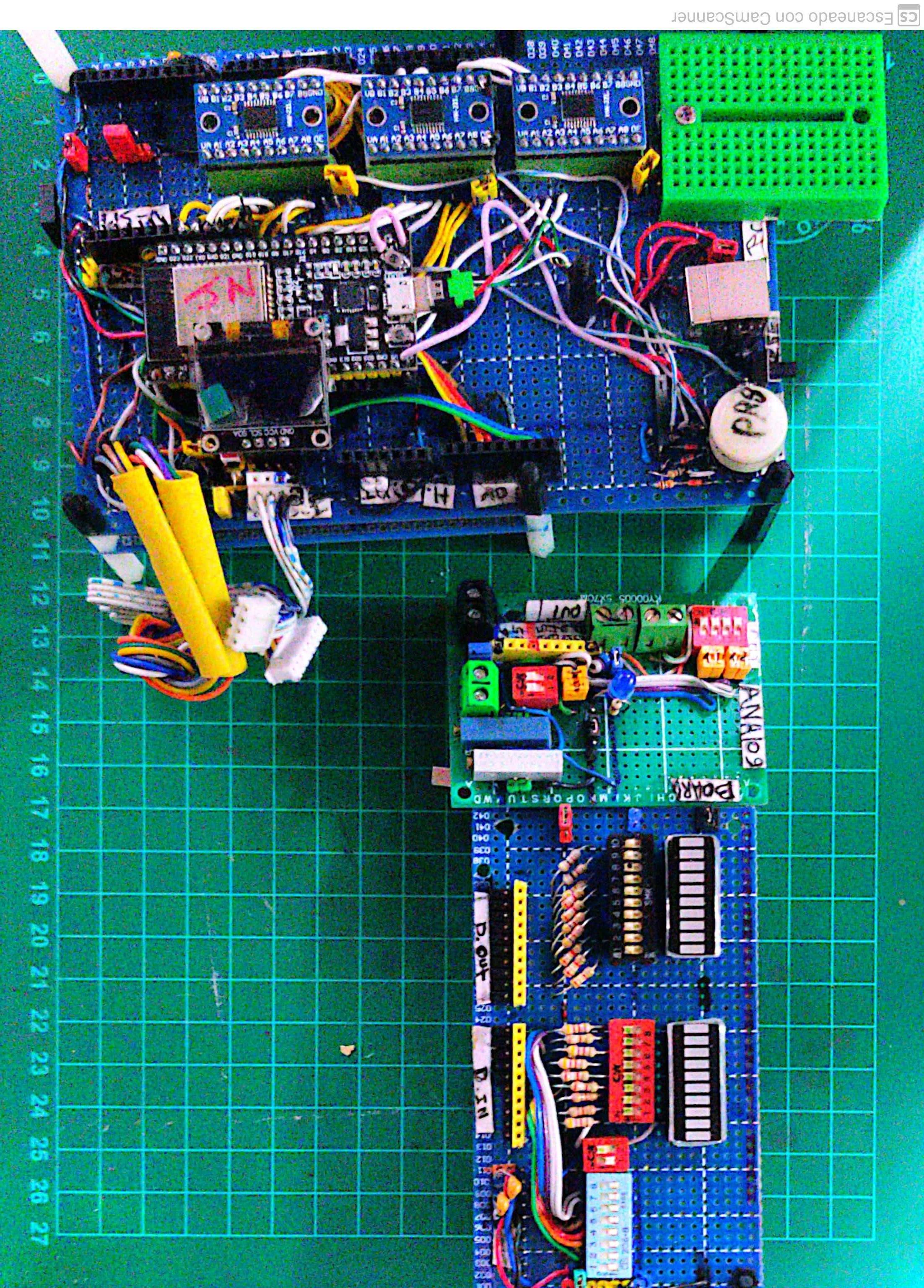

En la Fig:2 podemos observar las Tarjetas de Extensión Analógicas y Digitales al lado de la tarjeta principal.
Capacidades Técnicas
- Procesador: ESP32-WROOM-32, con dos núcleos CPU ajustables de 80 a 240 MHz.
- Conectividad: Wi-Fi y Bluetooth integrado, con un alcance efectivo de conexión de 3 a 5 metros.
- Entradas y Salidas: 10 entradas digitales, 9 salidas digitales, 3 entradas analógicas, y 2 salidas analógicas.
- Programación: Utiliza el lenguaje C, permitiendo la adaptación y personalización de los programas según las necesidades específicas.
Aplicaciones
Diseñado para maximizar la eficiencia en ambientes controlados, este controlador es ideal para la gestión de criaderos, donde es crucial el control preciso de elementos como ventilación, iluminación, y niveles de CO2. Los usuarios pueden programar el inicio y duración de operaciones para ventiladores, sistemas de calefacción y refrigeración, y otros dispositivos mediante interfaces simples y efectivas.
Fig:3

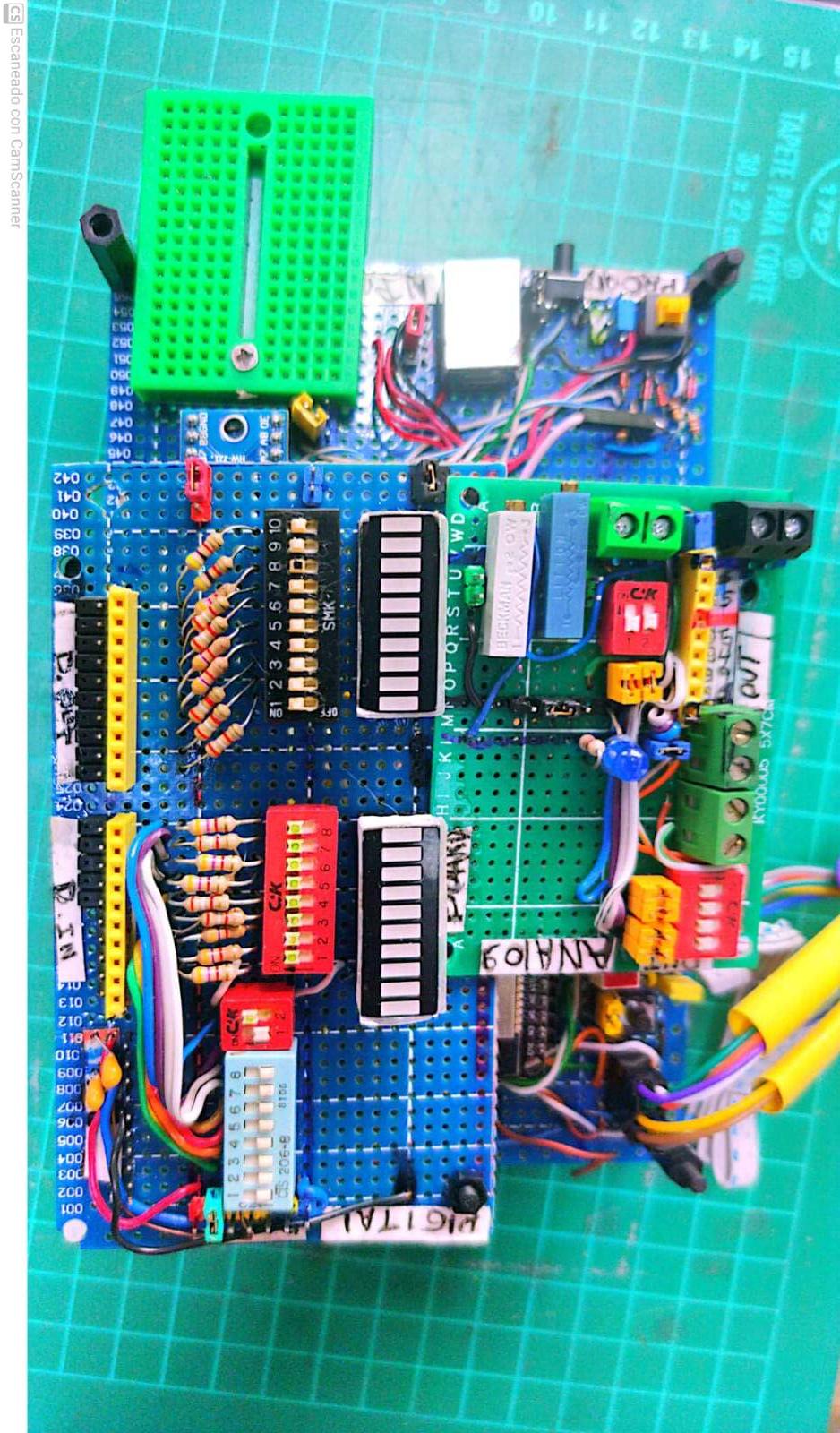

En la Fig:3 podemos observar las Tarjetas de Extensión Analógicas y Digitales conectadas a la tarjeta principal.
