Comprobador de continuidad
Página 9 de 10
Prueba y solución de problemas
Antes de conectar la batería, compruebe que no existan puentes de estaño y revise la polaridad del LED, C1, el zumbador y el conector de batería.
Prueba inicial
- Conecte la batería de 9 V. Con las puntas separadas, el LED y el zumbador deben permanecer apagados.
- Una las dos puntas. El LED debe encenderse y el zumbador debe sonar.
- Compruebe un cable, un fusible retirado del circuito o un interruptor desconectado.
• Si no responde, desconecte la batería y revise su voltaje, la polaridad, los terminales de Q1 y Q2 y las soldaduras.
• Si permanece activado, busque un cortocircuito o una conexión equivocada en la entrada de las puntas.
• Si funciona solamente el LED o el zumbador, revise la polaridad y las conexiones de ese indicador.
Importante:
Realice estas pruebas únicamente en circuitos y componentes, desconectados de toda fuente de energía.

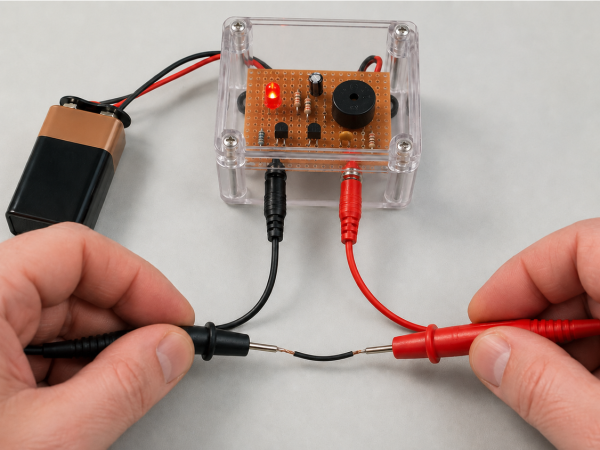

Al unir las puntas mediante un conductor, el LED se enciende y el zumbador emite sonido, confirmando la continuidad.
