Comprobador de continuidad



Página 8 de 10

Montaje y soldadura

Realice todo el montaje con la batería desconectada.

1. Coloque primero las resistencias R1, R2, R3, R4 y R5.
2. Instale Q1 y Q2, después de comprobar la distribución de sus terminales en la hoja de datos del fabricante.
3. Respete la polaridad del LED, del condensador C1 y del zumbador. El condensador C2 no tiene polaridad.
4. Coloque el conector de batería, los cables y las puntas de prueba.
5. Suelde por la cara de cobre. Evite puentes de estaño y corte el sobrante de los terminales.
6. Compare cada conexión con el diagrama esquemático antes de continuar.

Importante:

No conecte la batería hasta terminar la revisión del montaje.

Los componentes se colocan por la cara superior y se sueldan por la cara de cobre. La batería debe permanecer desconectada durante todo el montaje.

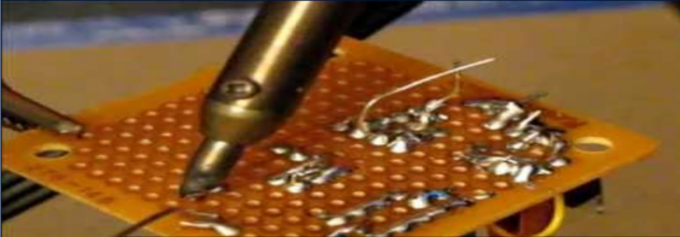

  Soldadura de los terminales sobre los puntos de cobre de la placa perforada. La batería debe permanecer desconectada durante todo el montaje.
