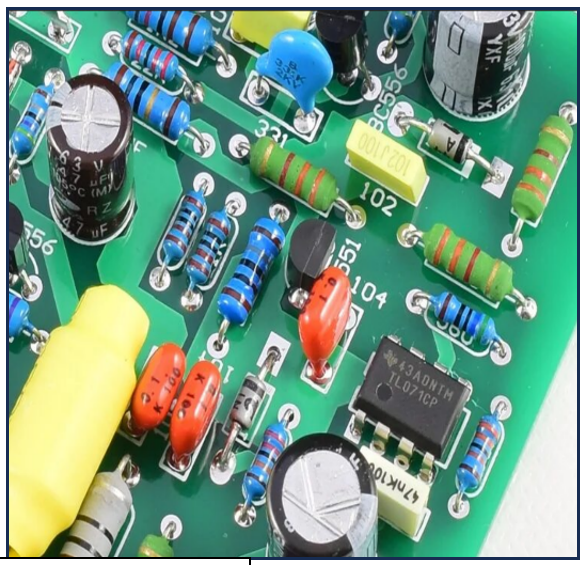

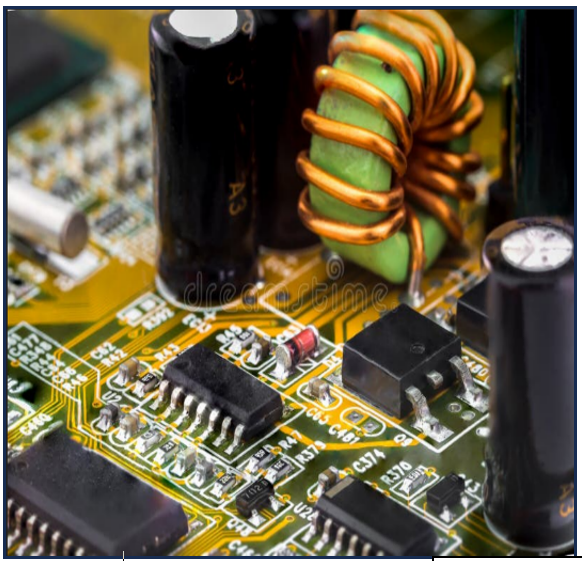

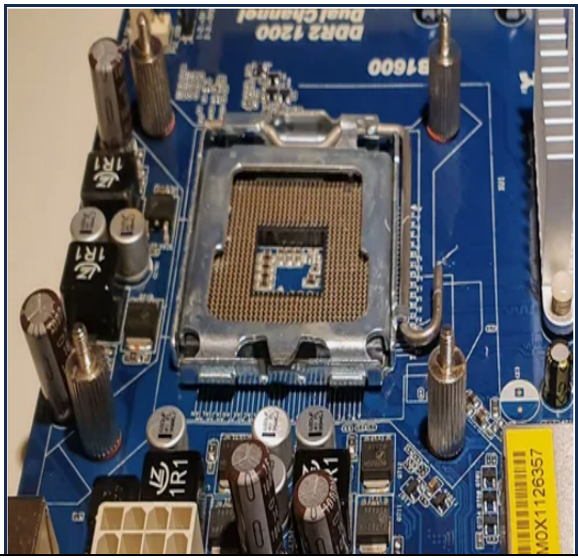

Imágenes  de Tarjetas electrónicas con Condensadores y Filtros



Otras especificaciones importantes

Aunque para empezar los valores clave son la capacitancia y el voltaje, hay otras características que se vuelven importantes en aplicaciones avanzadas:

1. Tolerancia: Indica cuánto puede variar la capacidad respecto al valor nominal. Por ejemplo, un condensador cerámico de 100 nF con una tolerancia del ±10% puede en realidad estar entre 90 nF y 110 nF.

2. Temperatura máxima: Cada condensador tiene una temperatura de funcionamiento segura. sobrepasarla puede alterar sus valores o dañarlo.

3. ESR (Equivalent Series Resistance): Es la resistencia interna del condensador; en fuentes de alimentación y alta frecuencia, un ESR bajo puede ser esencial para un buen rendimiento.



Cómo se indican los valores en los condensadores

Para condensadores pequeños (cerámicos o de poliéster), el valor suele venir codificado con tres dígitos:

• Ejemplo: “104” ⇒significa 10 seguido de 4 ceros en picofaradios (pF) ⇒ 100,000 pF, que equivalen a 100 nF.

• Otro ejemplo: “472” ⇒ 47 seguido de 2 ceros en pF ⇒ 4,700 pF, que equivalen a 4.7 nF.

Para los electrolíticos, normalmente el valor y el voltaje están escritos más claro, por ejemplo: “100µF 25V”.













































.





Ejemplos prácticos Filtro de fuente de alimentación: Se usa un condensador electrolítico grande (e.g., 1000 µF / 35 V) para “alisar” el voltaje. Se elige un voltaje superior al que provee la fuente para evitar daños. Desacoplo en circuitos digitales: Se colocan condensadores cerámicos pequeños (e.g., 100 nF) cerca de cada chip, para reducir ruidos. Circuitos de audio: Se usan condensadores no polarizados (generalmente de poliéster o polipropileno), de valores como 0.1 µF o 1 µF para filtrar señales o separar etapas. Finalizando: Los condensadores se miden en Faradios (F), pero debido a que 1 Faradio es muy grande, lo normal es encontrar valores en microfaradios (µF), nanofaradios (nF) o picofaradios (pF). Además del valor de capacitancia, debes fijarte siempre en el voltaje de trabajo (para no excederlo) y la polaridad en los condensadores electrolíticos. Conforme avances en electrónica, descubrirás que parámetros como la tolerancia, ESR y la temperatura de funcionamiento también pueden ser críticos en determinados proyectos.
