Construcción de los condensadores

Un condensador (o capacitor) generalmente se compone de dos placas conductoras (por ejemplo, de metal) separadas por un material aislante o dieléctrico (como aire, cerámica, papel, plástico o una capa de óxido, en el caso de los electrolíticos). La forma y los materiales específicos varían según el tipo de condensador:

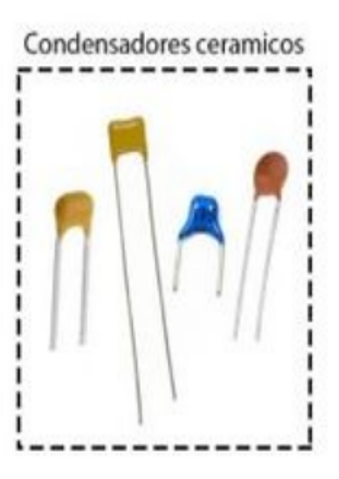

Cerámicos:

Pequeñas obleas de cerámica entre dos capas metálicas.

Ideales para alta frecuencia y filtros de desacoplo.

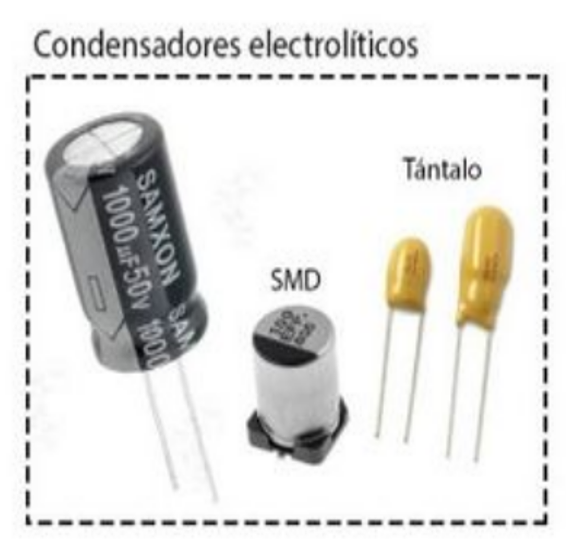

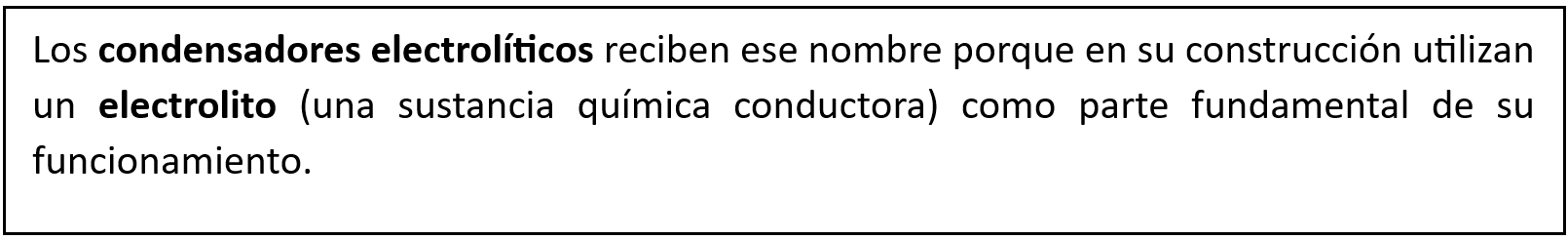

Electrolíticos:

Una de las “placas” es una capa muy fina de óxido formada sobre aluminio o tántalo, y la otra es un electrolito.



Polaridad (en los condensadores electrolíticos)

Los condensadores electrolíticos y algunos de tántalo son polarizados, lo que significa que tienen un terminal positivo y otro negativo bien definidos. Conectarlos al revés puede dañar el componente o incluso provocar fugas y explosiones.

• Símbolos:
  • “-” o “neg.” suele estar marcado en el cuerpo del condensador, indicando el pin negativo.
  • “+” o “positivo.” El pin positivo a menudo es más largo en condensadores nuevos.

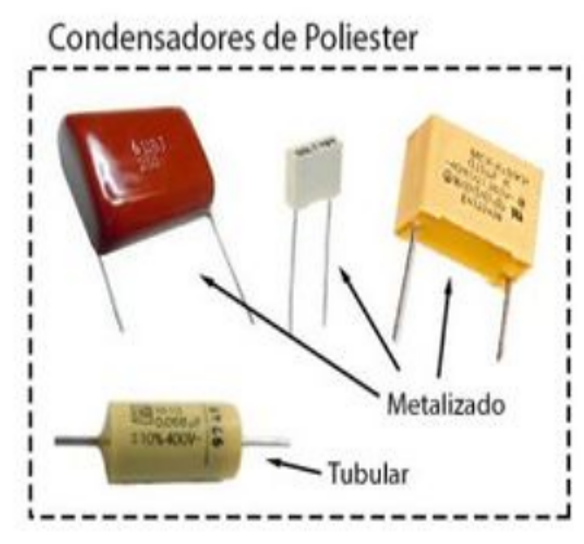

Si ves un condensador sin indicaciones de polaridad, probablemente sea cerámico, de poliéster o algún tipo “no polarizado”.

Otras especificaciones importantes

Aunque para empezar los valores clave son la capacitancia y el voltaje, hay otras características que se vuelven importantes en aplicaciones avanzadas:

1. Tolerancia: Indica cuánto puede variar la capacidad respecto al valor nominal. Por ejemplo, un condensador cerámico de 100 nF con una tolerancia del ±10% puede en realidad estar entre 90 nF y 110 nF.

2. Temperatura máxima: Cada condensador tiene una temperatura de funcionamiento segura. sobrepasarla puede alterar sus valores o dañarlo.

3. ESR (Equivalent Series Resistance): Es la resistencia interna del condensador; en fuentes de alimentación y alta frecuencia, un ESR bajo puede ser esencial para un buen rendimiento.













































.

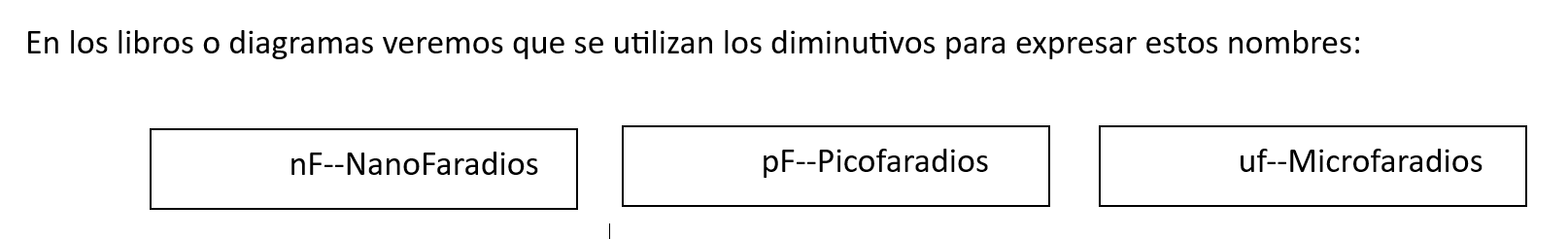

Cómo se indican los valores en los condensadores Para condensadores pequeños (cerámicos o de poliéster), el valor suele venir codificado con tres dígitos: Ejemplo: “104” significa 10 seguido de 4 ceros en picofaradios (pF) ⇒ 100,000 pF, que equivalen a 100 nF. Otro ejemplo: “472” ⇒ 47 seguido de 2 ceros en pF ⇒ 4,700 pF, que equivalen a 4.7 nF. Para los electrolíticos, normalmente el valor y el voltaje están escritos más claro, por ejemplo: “100µF 25V”.   Ejemplos prácticos Filtro de fuente de alimentación: Se usa un condensador electrolítico grande (e.g., 1000 µF / 35 V) para “alisar” el voltaje. Se elige un voltaje superior al que provee la fuente para evitar daños. Desacoplo en circuitos digitales: Se colocan condensadores cerámicos pequeños (e.g., 100 nF) cerca de cada chip para reducir ruidos. Circuitos de audio: Se usan condensadores no polarizados (generalmente de poliéster o polipropileno) de valores como 0.1 µF o 1 µF para filtrar señales o separar etapas.   Finalizando: Los condensadores se miden en Faradios (F), pero debido a que 1 Faradio es muy grande, lo normal es encontrar valores en microfaradios (µF), nanofaradios (nF) o picofaradios (pF). Además del valor de capacitancia, debes fijarte siempre en el voltaje de trabajo (para no excederlo) y la polaridad en los condensadores electrolíticos. Conforme avances en electrónica, descubrirás que parámetros como la tolerancia, ESR y la temperatura de funcionamiento también pueden ser críticos en determinados proyectos.
