Filtros y condensadores



 Cómo funcionan en la electrónica y por qué son tan importantes.

¿Te has preguntado cómo es posible que tu equipo de música separe los tonos graves de los agudos, o cómo un circuito eléctrico mantiene estables ciertas señales? Dos de los “héroes ocultos” de la electrónica que hacen esto posible son los filtros y los condensadores (también conocidos como “capacitores”). Son componentes esenciales, aunque a primera vista parezcan simples y pequeños.

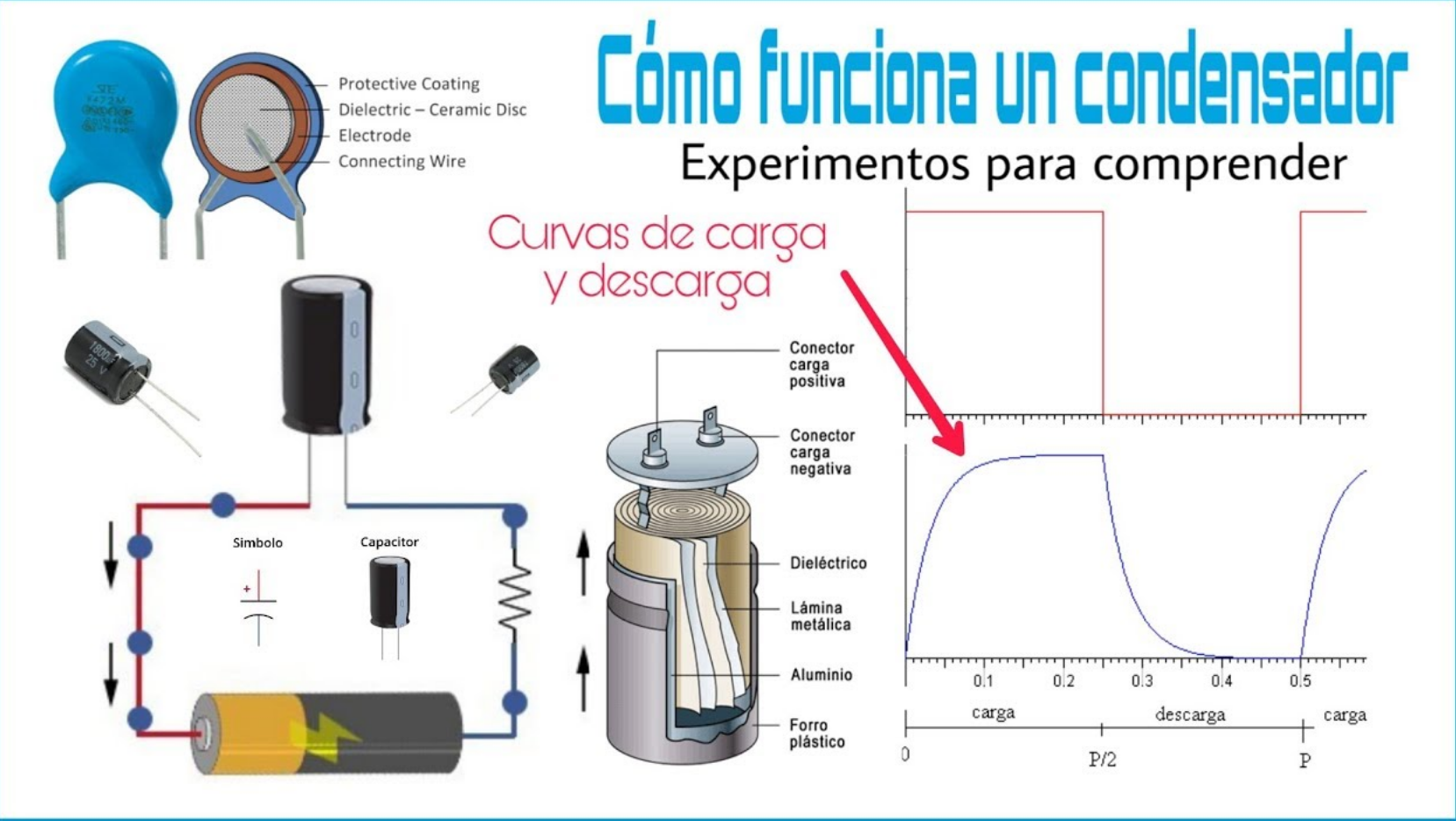

¿Qué es un condensador y qué hace?

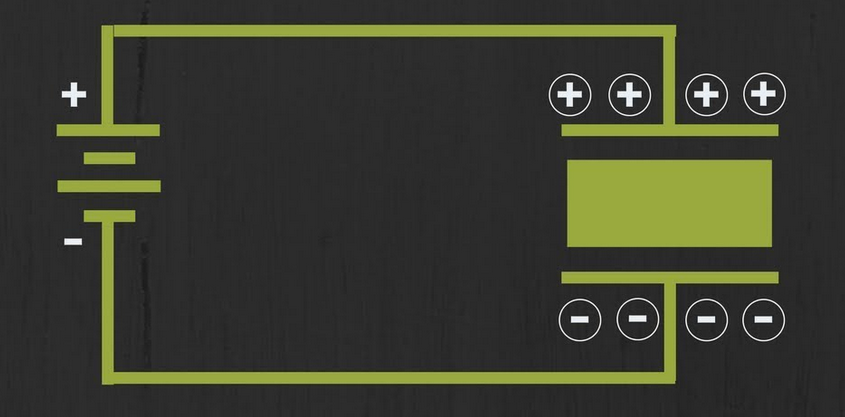

Un condensador es un dispositivo capaz de almacenar energía eléctrica durante un breve periodo de tiempo. Imagina que tienes un balde (condensador) y un chorro de agua (corriente eléctrica). El balde se llena con agua hasta un cierto punto y luego la libera cuando es necesario. En electrónica, esto se traduce en que el condensador se carga con electrones y puede soltar parte de esa carga para suavizar picos o rellanar valles de la señal.

Los condensadores se usan, por ejemplo, en fuentes de alimentación para mantener el voltaje lo más estable posible: cuando hay un “bache” (baja el voltaje), el condensador compensa ese bajón liberando parte de la carga que había acumulado. Cuando el voltaje vuelve a subir, el condensador se recarga. De esta forma se evitan variaciones bruscas que podrían dañar otros componentes o causar ruido en la señal.

Además, un condensador sirve también para “bloquear” componentes de DC (corriente directa) y “permitir” las señales AC (corriente alterna). Esto resulta útil en aplicaciones de audio, por ejemplo, para que las señales de sonido pasen sin que la corriente directa, POR EJEMPLO LA DE LA FUENTE DE ALIMENTACION pase directa a los altavoces dañándolos o interfiriendo.

Nota: Los nombres filtro-Condensador, Condensador Electrolítico y aun Capacitor, son mezclados entre sí muy comúnmente,

Refiriéndose a componentes de la misma familia indistintamente.

Entre ellos, el punto de diferenciación que utilizan los técnicos,  es el tamaño de su capacidad. Por ejemplo, los condensadores utilizados para eliminar ruidos, en amplificadores, computadores o cualquier equipo, son de baja capacidad, del rango de los nano-faradios o picofaradios.

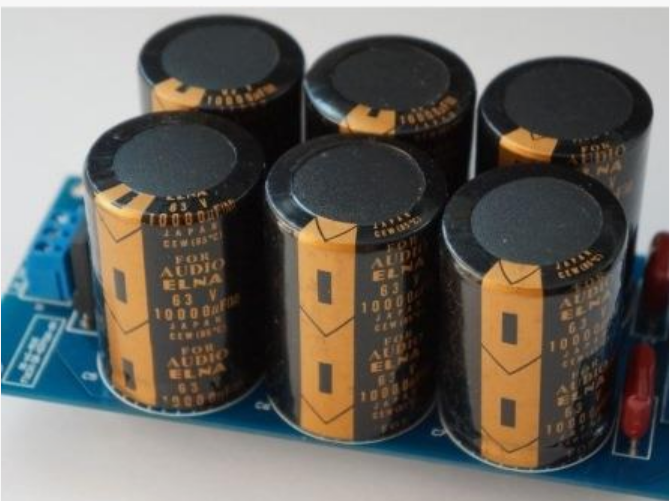

Para usos en Fuentes de Poder, que se necesitan de mucha más capacidad, para que almacenen energía provisional, y la entreguen cuando existan bajonazos de la red eléctrica, ayudando a mantener siempre estable la salida. Estos están en los rangos de MICROFARADIOS (uf), y pueden ser tan altos como 10.000 o 15.000 uf. Estos son más comúnmente llamados Filtros o Condensadores Electrolíticos.



































.

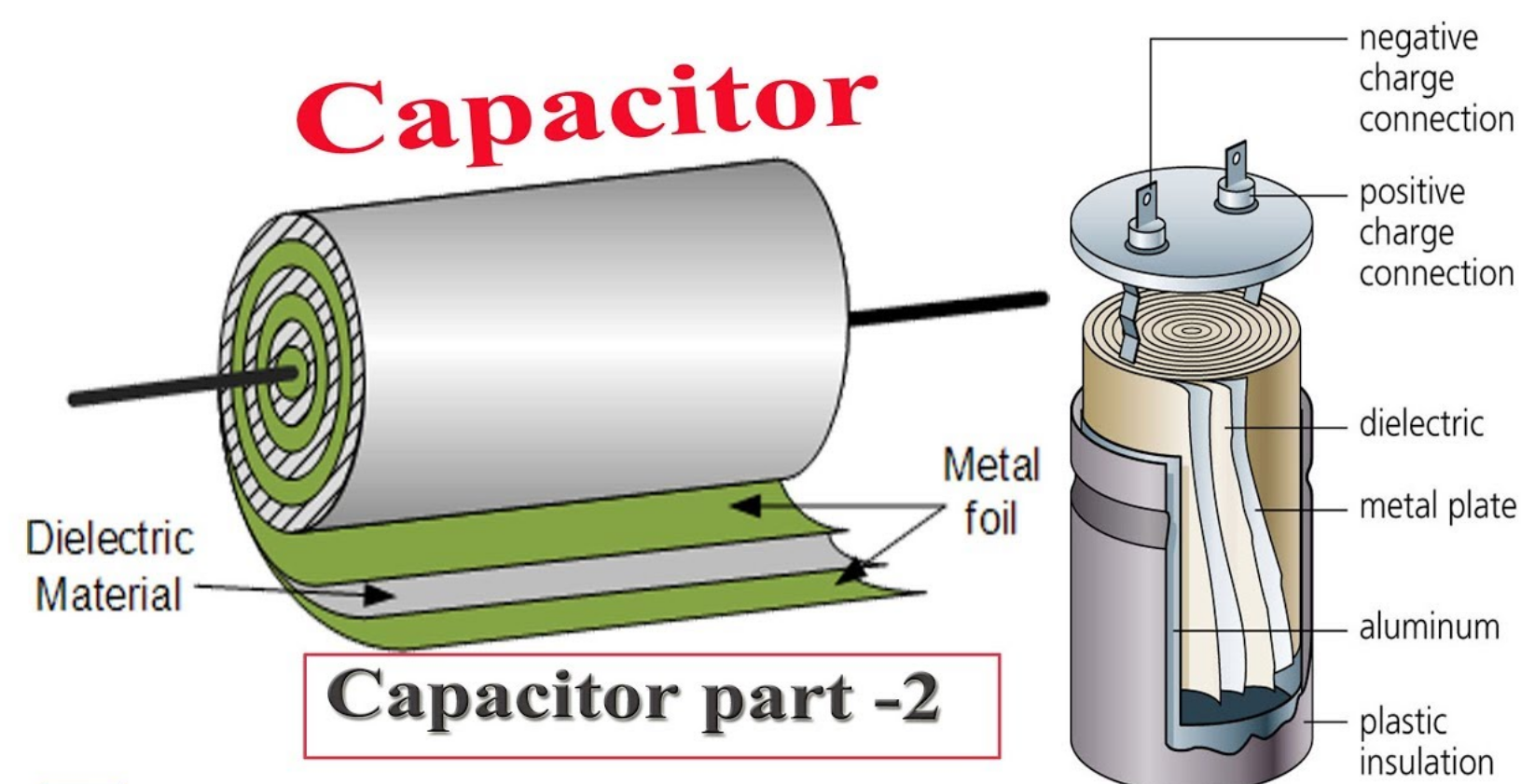

En los libros o diagramas veremos que se utilizan los diminutivos para expresar estos nombres:   nanofaradío= nf        picofaradío= pf        microfaradío= uf   Los condensadores electrolíticos reciben ese nombre porque en su construcción utilizan un electrolito (una sustancia química conductora) como parte fundamental de su funcionamiento.   En las figuras en esta pagina podemos observar, muchos tipos de filtros o condensadores ( electrolíticos, poliester o ceramicos).   NOTA: No se preocupe, por la gran cantidad de tipos que existen. Iremos estudiándolos en diferentes proyectos.   UNIDADES DE MEDIDA DE LOS CONDENSADORES-FILTROS   Nota: Debemos aprender o conocer ciertos términos técnicos que parecen complicados, pero no te preocupes que con la práctica se nos volverá todo muy sencillo.     1. La unidad principal: el Faradio (F) La capacitancia de un condensador se mide en Faradios (F). Un Faradio representa la capacidad de almacenar un Coulomb de carga eléctrica cuando existe una diferencia de 1 Voltio entre sus terminales. Sin embargo, 1 Faradio es un valor enorme para la mayoría de los circuitos electrónicos cotidianos. Por eso, casi siempre verás valores en submúltiplos: Microfaradio (µF): 1 µF = 10^-6 F NanoFaradios (nF): 1 nF = 10^-9 F Picofaradio (pF): 1 pF = 10^-12 F Ejemplo: Un condensador de 100 µF es mucho más grande (en cuanto a capacidad) que uno de 100 nF. Esto se refleja en el tamaño físico y en su función dentro de los circuitos. 2. Voltaje de trabajo (V) Además de la capacitancia, los condensadores tienen un valor de voltaje nominal o “voltaje de trabajo”, a veces expresado como “WV” (Working Voltage) o “VDC” (Voltaje de Corriente Directa). Este voltaje indica la máxima tensión que el condensador puede soportar de manera segura. Ejemplo: Un condensador electrolítico de 100 µF / 25 V significa que tiene una capacitancia de 100 µF y puede operar de forma segura hasta 25 V. Si lo expones a un voltaje mayor, corres el riesgo de dañarlo o que estalle. Regla de oro: Es aconsejable elegir un condensador con un voltaje de trabajo algo más alto de lo necesario en el circuito, para mayor seguridad y durabilidad.
