Comprobador de continuidad
Página 6 de 10
La placa adecuada

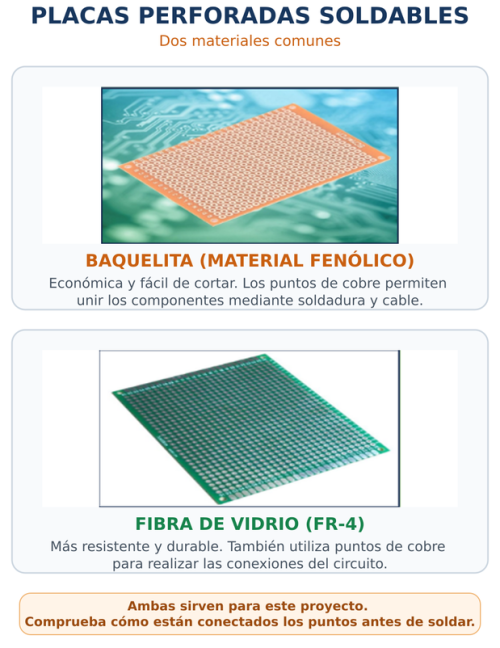

Para este proyecto, utilizaremos una placa perforada universal soldable. Sus orificios permiten insertar los componentes y fijarlos mediante soldadura.
Esta placa no debe confundirse con el protoboard sin soldadura. En el protoboard las conexiones internas ya están agrupadas; en la placa perforada debemos construir cada unión utilizando soldadura, terminales y pequeños cables.
Algunas placas tienen puntos de cobre individuales y otras poseen franjas de cobre conectadas. Antes de comenzar, observe la cara inferior y compruebe cómo están distribuidas sus conexiones.
Importante: no suponga que todos los orificios están conectados. Utilice el multímetro en continuidad para comprobar la placa cuando tenga dudas.
En la placa perforada, los componentes se colocan por una cara y se sueldan por la cara que contiene los puntos o franjas de cobre.
