Comprobador de continuidad
Página 3 de 10

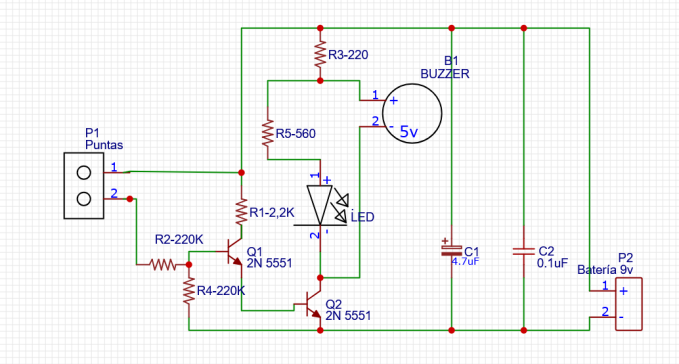

Diagrama esquemático
Este diagrama muestra cómo se conectan los componentes del comprobador. El circuito utiliza dos transistores para detectar una pequeña corriente entre las puntas y activar los indicadores.
Esquema del prototipo original alimentado con una batería de 9 V. La etapa formada por Q1 y Q2 activa el LED y el zumbador cuando existe continuidad.
Cómo leer el circuito
Entrada y protección
P1 corresponde a las puntas de prueba. Cuando existe continuidad, una pequeña corriente circula por R2, que limita la corriente aplicada al elemento revisado.
Etapa detectora
Q1 y Q2 forman la etapa sensible que activa los indicadores. R4 ayuda a mantener el circuito apagado cuando las puntas están separadas.
Indicadores
Cuando Q2 conduce, se enciende el LED y suena el zumbador. R3 y R5 limitan las corrientes de esta sección.
Alimentación
P2 conecta la batería de 9 V. C1 y C2 ayudan a estabilizar la alimentación y reducir interferencias.
Importante:
Utiliza el comprobador únicamente en circuitos desconectados y sin tensión.
