¿Qué es un Componente Activo?

Un componente activo es un elemento de un circuito electrónico que puede generar energía, amplificar señales o controlar el flujo de corriente de manera activa. A diferencia de los componentes pasivos (como resistencias y condensadores), los componentes activos no solo responden a las señales eléctricas que reciben, sino que también pueden influir en ellas y modificar el comportamiento del circuito de forma autónoma.

Características Principales de los Componentes Activos:

• Amplificación: Pueden aumentar la magnitud de una señal eléctrica.
• Control del Flujo de Energía: Pueden regular la cantidad de energía que pasa a través de ellos.
• Generación de Señales: Algunos componentes activos pueden generar señales eléctricas propias.
• Dependencia de Fuente de Energía Externa: Requieren una fuente de energía adicional para funcionar.

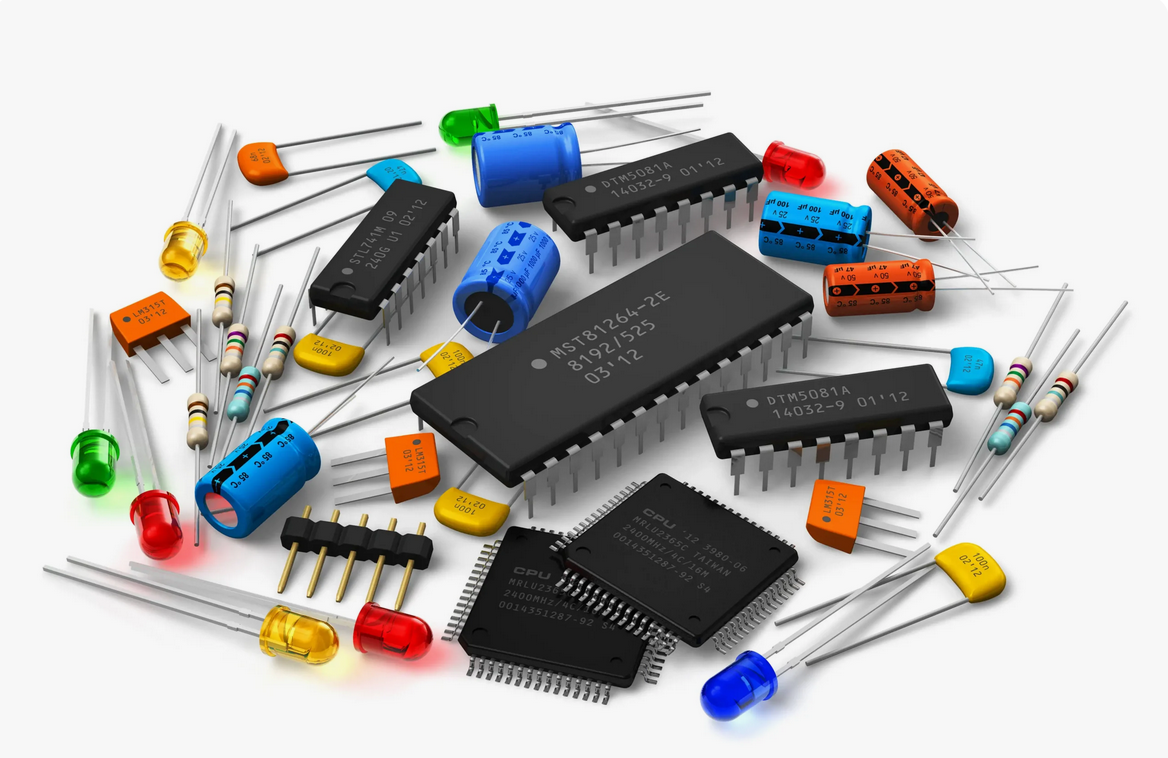

Ejemplos Comunes de Componentes Activos

1. Transistores:

• Descripción: Dispositivos semiconductores que pueden actuar como interruptores o amplificadores.
• Tipos Comunes:
  • BJT (Transistor de Unión Bipolar): Utilizado para amplificar señales y en conmutación.
  • FET (Transistor de Efecto Campo): Utilizado en aplicaciones de alta velocidad y baja potencia.
• Usos Comunes:
  • Amplificación de Señales: En radios, televisores y equipos de audio.
  • Conmutación: En fuentes de alimentación y circuitos digitales.
  • Control de Motores: En sistemas de control electrónico.

2. Diodos:

• Descripción: Componentes que permiten el flujo de corriente en una sola dirección.
• Tipos Comunes:
  • Diodo Rectificador: Convierte corriente alterna (C.A.) en corriente continua (C.D.).
  • Diodo Zener: Utilizado para regulación de voltaje.
  • LED (Diodo Emisor de Luz): Emite luz cuando pasa corriente a través de él.
• Usos Comunes:
  • Rectificación de Corriente: En fuentes de alimentación.
  • Protección de Circuitos: Contra inversiones de polaridad.
  • Indicadores de Estado: En dispositivos electrónicos.

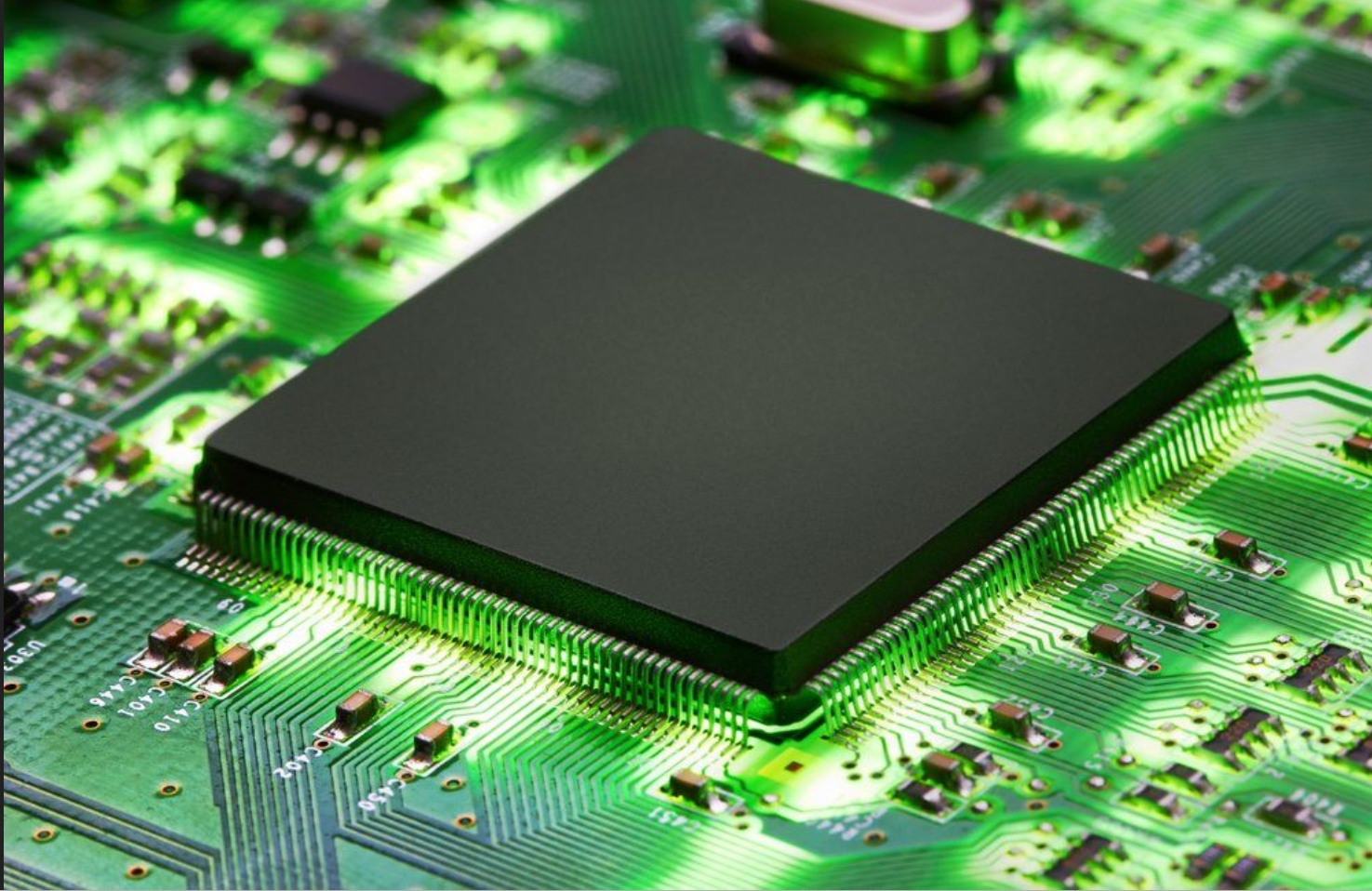

3. Circuitos Integrados (CI):

• Descripción: Dispositivos que contienen múltiples componentes electrónicos (transistores, diodos, resistencias) integrados en un solo chip.
• Tipos Comunes:
  • Amplificadores Operacionales (Op-Amps): Utilizados para amplificación y procesamiento de señales.
  • Microcontroladores: Céntricos en sistemas embebidos y controladores.
  • Memorias: Para almacenamiento de datos en dispositivos electrónicos.
• Usos Comunes:
  • Procesamiento de Señales: En audio y video.
  • Control de Sistemas: En electrodomésticos y equipos industriales.
  • Computación y Almacenamiento: En computadoras y dispositivos móviles.



















































































Resistencias

Las resistencias son componentes pasivos cuya función principal es limitar el flujo de corriente en un circuito. Están hechas de materiales que ofrecen una resistencia específica al paso de los electrones, como el carbón o metal. Su valor se mide en ohmios (Ω), y su tamaño o capacidad depende de la cantidad de corriente que pueden disipar sin dañarse.

¿Cómo funcionan?
Las resistencias convierten parte de la energía eléctrica en calor, regulando la corriente y protegiendo componentes sensibles como Leds o transistores.



¿Qué es un Componente Pasivo?

Un componente pasivo es un elemento de un circuito electrónico que no genera energía, sino que la consume, almacena o disipa. A diferencia de los componentes activos (como transistores o diodos), los componentes pasivos no pueden amplificar señales ni controlar el flujo de energía de manera activa. Simplemente responden al flujo de corriente y al voltaje que reciben del circuito.

Ejemplos Comunes de Componentes Pasivos :

1. Resistencias:
   • Limitan el flujo de corriente en un circuito.
   • Convierten energía eléctrica en calor.
2. Capacitores o condensadores:
   • Almacenan energía temporalmente en forma de campo eléctrico.
   • Filtran señales o suavizan fluctuaciones en el circuito.

• Usos comunes:
  • Dividir tensiones (como en divisores de voltaje).
  • Limitar corriente (como en Leds o buzzer).
  • Estabilizar señales en circuitos electrónicos.

Los componentes pasivos son esenciales para el funcionamiento de cualquier circuito

En resumen, los componentes pasivos son la base de cualquier circuito electrónico, ofreciendo estabilidad, control y soporte para los componentes activos.























































































.
