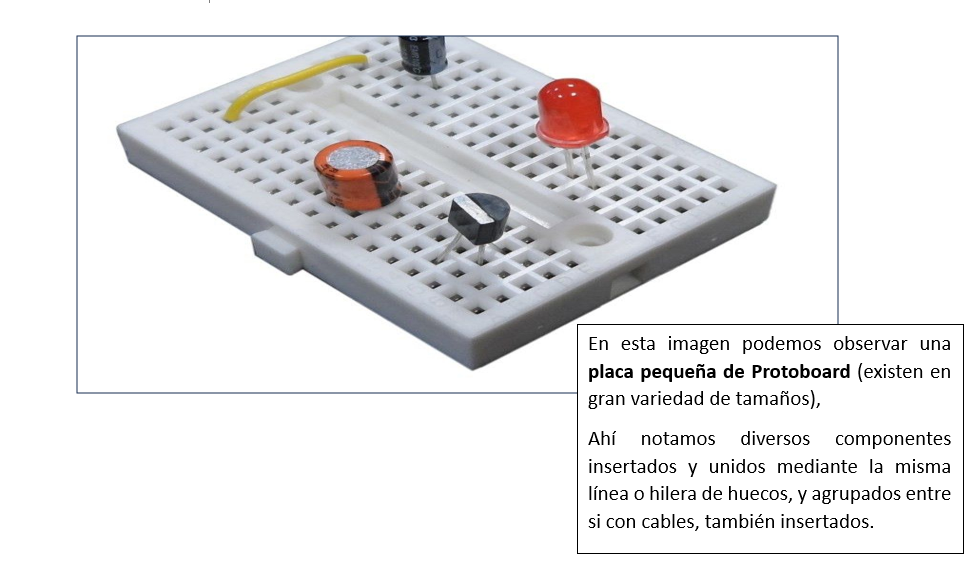

Montaje en el Protoboard
Sigue estos pasos para montar el circuito en un protoboard:
Conexiones Iniciales:
Inserta los transistores (Q1 y Q2) en el protoboard, dejando suficiente espacio entre ellos.
Conecta R2 (220 kΩ) entre la base de Q1 y el pin de entrada P1.
Configuración de Q1:
Conecta R1 (2.2 kΩ) entre el colector de Q1 y la base de Q2.
Coloca el LED (U1) entre el colector de Q2 y una resistencia R3 (120 Ω), que se conectará a VCC.
Capacitores:
Conecta C1 (10 μF) entre la base de Q2 y GND.
Conecta C2 (100 nF) entre VCC y GND para estabilizar la alimentación.
Conexiones Finales:
Conecta P1 y P2 al circuito según el diagrama. P1 será la entrada de las sondas y P2 la fuente de alimentación (VCC y GND).
Pruebas y Verificación
Conecta la Alimentación:
Alimenta el circuito con 5V a través de P2.
Prueba de Continuidad:
Conecta las sondas a P1 y verifica si el LED se enciende al unir las puntas. Si lo hace, el circuito funciona correctamente.
Solución de Problemas:
Si el LED no enciende, revisa las conexiones y componentes (especialmente R2 y Q1).
Montaje en PCB:

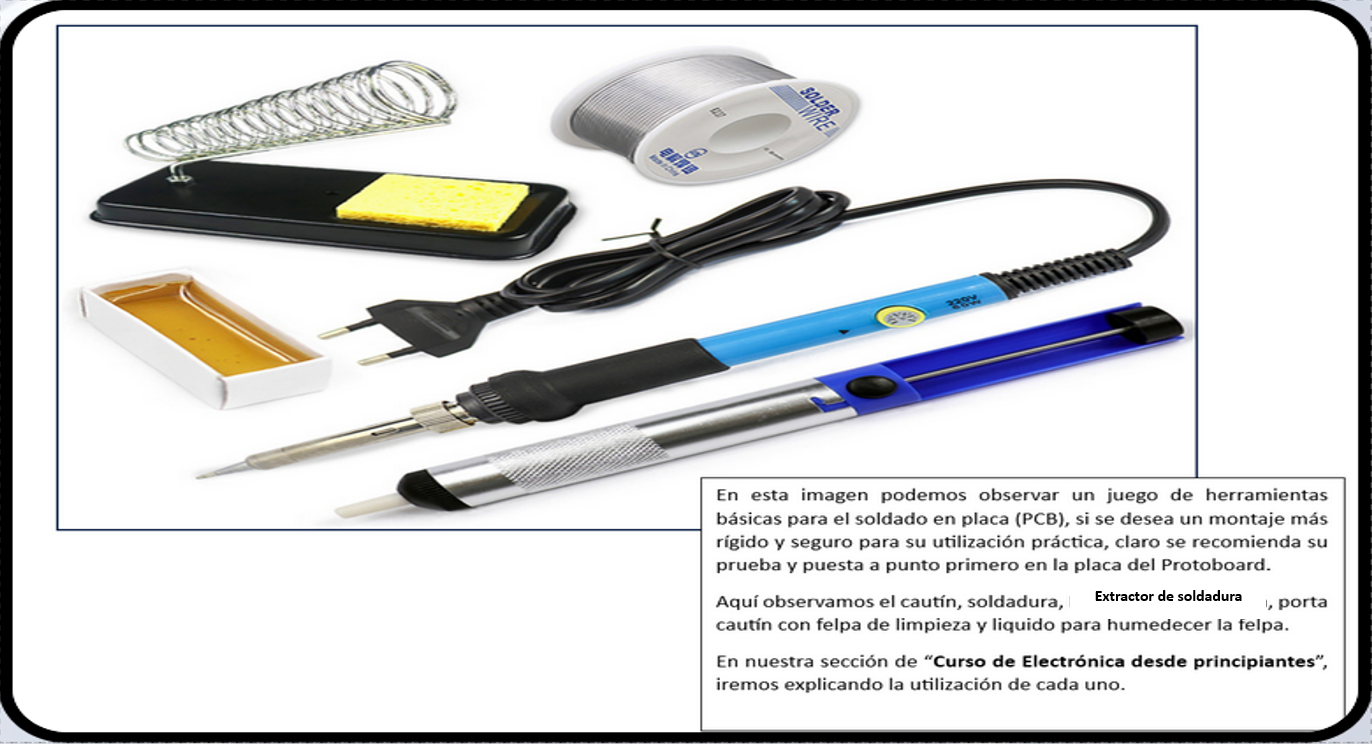

Si deseas un dispositivo más robusto, diseña una PCB para soldar los componentes:
-
Diseña el esquema en un software como KiCad o EasyEDA.
-

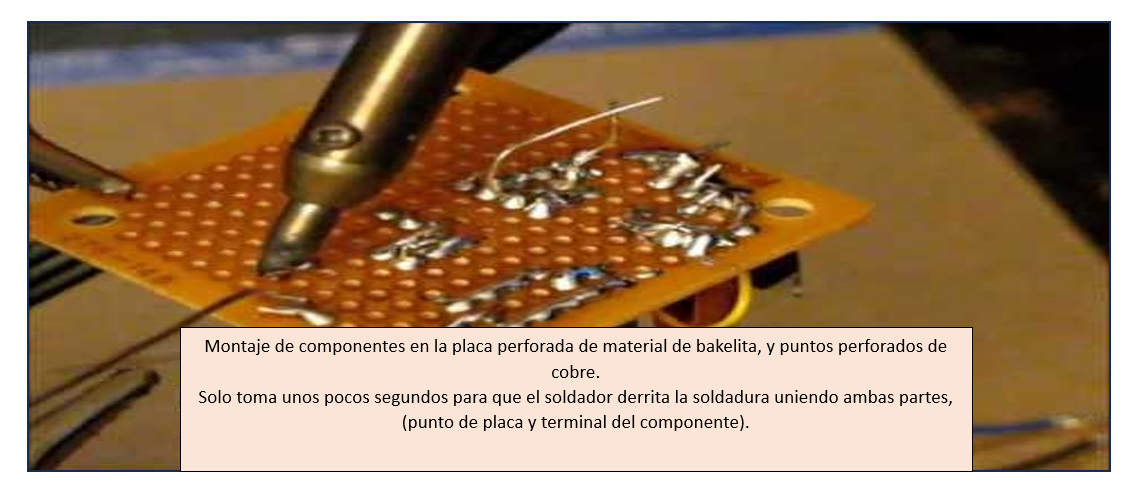

Imprime el diseño en una placa PCB y suelda los componentes.
-
Coloca los conectores de las sondas y encapsula el circuito para protegerlo.
