Comprobador de continuidad



Página 2 de 10

  ¿Cómo funciona?

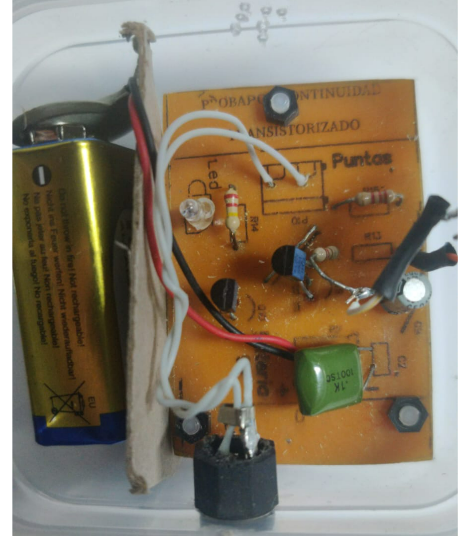

El comprobador utiliza una batería de 9 V para generar una pequeña corriente de prueba entre sus dos puntas.

Cuando ambas puntas se conectan mediante un cable, una pista o un componente que permite el paso de corriente, el circuito detector se activa. Entonces se enciende el LED y suena el zumbador.

Si existe una interrupción, la corriente no puede completar el recorrido y los indicadores permanecen apagados.

De esta manera, el comprobador permite distinguir rápidamente entre un camino eléctrico continuo y una conexión abierta.

Recorrido básico:

batería → punta de prueba → elemento revisado → segunda punta → circuito indicador.

Importante: esta prueba debe realizarse únicamente con el circuito o componente desconectado de toda fuente de energía.
