Medición de la Corriente Eléctrica

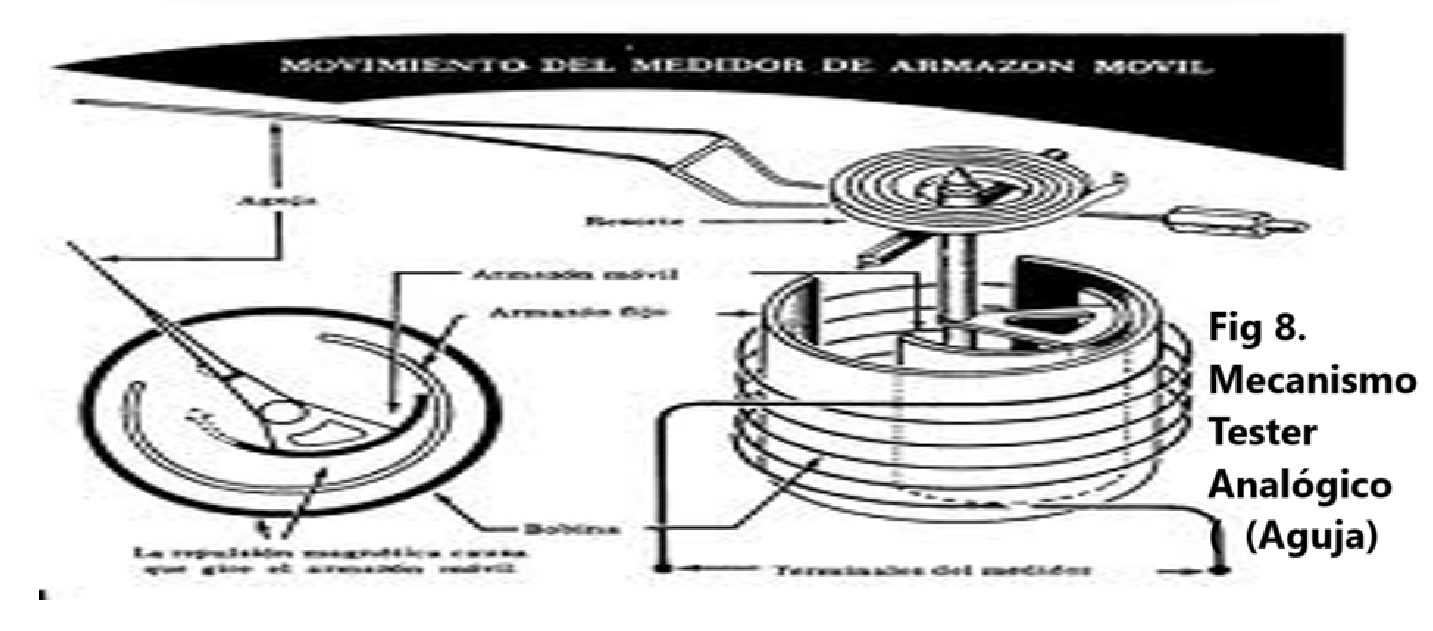

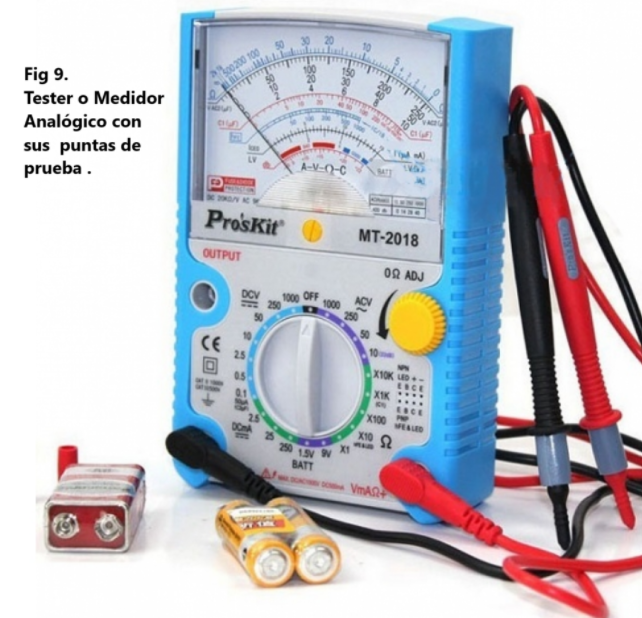

El movimiento físico de la aguja magnética de una brújula en un campo magnético, proporciona una manera práctica, de medir la cantidad de corriente que fluye por un alambre. Este principio es la base del medidor de corriente de bobina móvil utilizado en los multímetros analógicos. Para aumentar la sensibilidad de la medición, se enrolla el alambre formando una bobina, de modo que el campo magnético generado por la corriente se “sume” en cada vuelta, incrementando así la fuerza que actúa sobre la aguja.





En un conductor, la corriente eléctrica puede fluir en cualquiera de las dos direcciones posibles. No obstante, cuando solamente fluye en una dirección (de forma estable o en pulsos

que no cambian de polaridad), se denomina corriente directa (DC).





Términos Clave

• Corriente (I):



Es la cantidad de carga (o número de electrones) que pasa por un punto en un segundo. Su unidad de medida es el amperio (A). Un amperio equivale, aproximadamente, al paso de 6,24 × 10^18 electrones por segundo a través de una sección del conductor.



• Voltaje (V o E):

También se denomina tensión o diferencia de potencial. Es la “presión” que impulsa a los electrones a través de un circuito.

Se mide en voltios (V).



• Caída de voltaje:



Es la diferencia de potencial entre dos puntos de un conductor, por el que circula corriente.

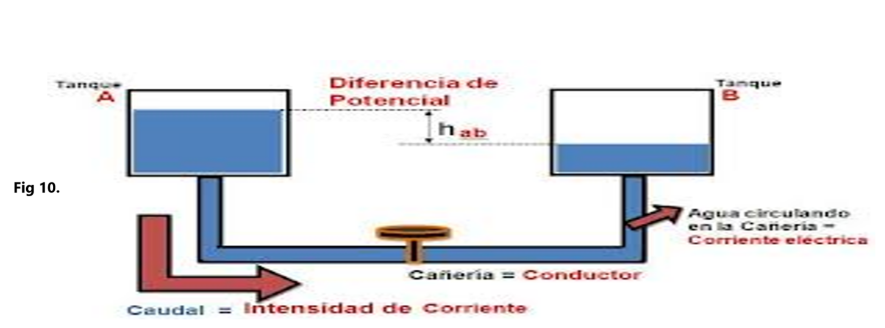

Si comparamos la corriente con el flujo de agua en una tubería, el voltaje sería la presión del agua. Fig 10.



.









• RESISTENCIA (r) :



Los conductores no son perfectos. Estos se resisten en algún grado al flujo de corriente. La unidad de resistencia es el ohm (letra omega).

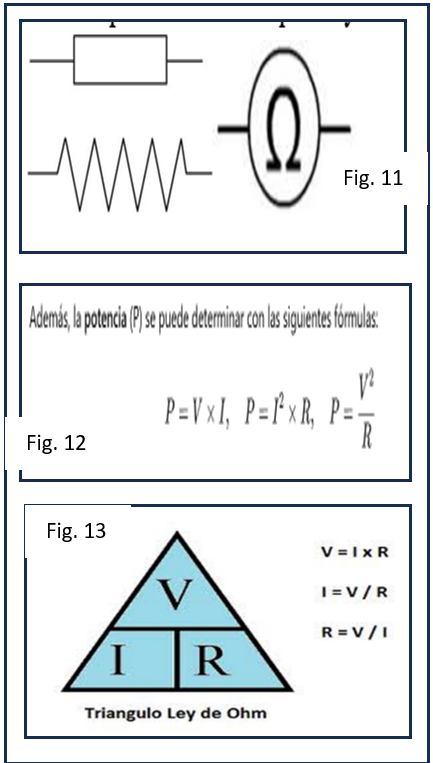

Una diferencia de potencial de un volt forzara una corriente de un amperio a través de una resistencia de un ohm. ...Fig 11.

La resistencia de un conductor es su caída de voltaje, dividida por la corriente que fluye a través del conductor.

R= V/I





• POTENCIA (p, w):



El trabajo realizado por una corriente eléctrica se le llama Potencia. La Unidad de potencia es el watt.

La potencia en la corriente directa es el producto del voltaje por la corriente. ...Fig 12.

Su simbolo es W.

W= V*I



• LEY DE OHM :



Dadas dos cantidades cualquiera de las de anteriores, puede encontrar la otra cantidad usando estas formulas conocidas como la ley de ohm.



V= R*I.....El voltaje lo averiguo multiplicando la Resistencia por la Corriente.



I=V/R......La corriente la averiguo dividiendo el Voltaje

entre la Resistencia.



R=V/I......La resistencia la averiguo dividiendo el Voltaje

entre la Corriente.



P=V*I   o     P= I al Cuadrado * R......La potencia tengo 2

maneras.

1.......La potencia la averiguo multiplicando el Voltaje

por  la Corriente.



2.......La potencia la averiguo elevando la Corriente al cuadrado y multiplicandola por la resistencia...Fig 13.
