¿Cómo salen los circuitos del tablero?



Página 5 de 6

   Fase, neutro y tierra cumplen funciones diferentes

En los circuitos de este ejemplo, desde cada breaker sale un conductor de fase que lleva energía hacia una parte determinada de la vivienda.

El conductor neutro completa el recorrido normal de la corriente. El conductor de tierra de protección conecta las partes metálicas y los tomacorrientes con puesta a tierra a la barra correspondiente.

Cuando ocurre una falla, la tierra de protección proporciona una ruta que ayuda a que actúe el dispositivo de protección.

Estos tres conductores cumplen funciones diferentes:

• Fase: lleva la energía desde el breaker hacia el circuito.
• Neutro: completa el recorrido normal de la corriente.
• Tierra de protección: normalmente no conduce corriente y actúa como ruta de seguridad ante una falla.

La barra de tierra se conecta con el sistema de puesta a tierra de la vivienda, que puede incluir uno o más electrodos según el diseño de la instalación.

Importante:

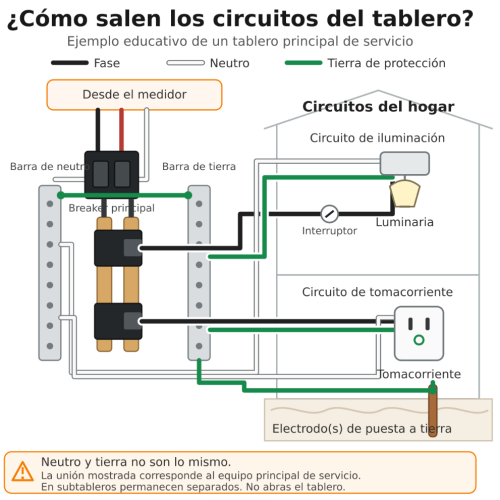

La imagen representa un ejemplo de tablero principal de servicio. La unión entre neutro y tierra corresponde únicamente al punto principal de servicio; en los subtableros deben permanecer separados.

La tierra de protección no sustituye al neutro y normalmente no conduce la corriente utilizada por los aparatos.

Esta ilustración es educativa y no es una guía para realizar conexiones.
