¿Cómo se distribuye la electricidad?



Página 4 de 6

   Del medidor a los circuitos del hogar

La electricidad llega a la vivienda desde la red de distribución y pasa por el medidor, que registra la energía consumida.

Después llega al tablero eléctrico. Allí, el breaker principal permite desconectar la alimentación general y los breakers individuales distribuyen la electricidad hacia los diferentes circuitos de la vivienda.

Cada circuito puede alimentar una parte determinada del hogar, por ejemplo:

• Iluminación.
• Tomacorrientes generales.
• Cocina.
• Lavadora.
• Equipos que requieren un circuito dedicado.

Separar la instalación en diferentes circuitos permite protegerlos individualmente y facilita la identificación de una falla.

Recuerda:

La conexión a tierra forma parte del sistema de seguridad. Normalmente no conduce la corriente utilizada por los equipos y no debe confundirse con el neutro.

Importante:

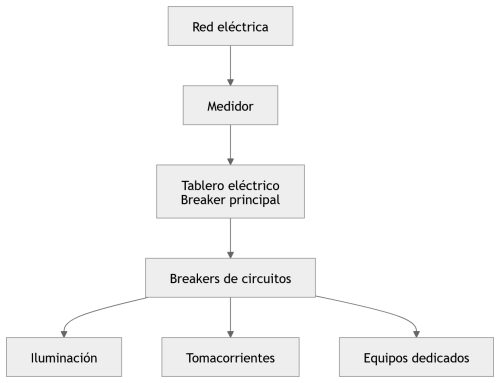

Este esquema muestra únicamente la ruta general de distribución. No es un diagrama para realizar conexiones. La ubicación del breaker principal y la configuración del tablero pueden variar entre viviendas.
