LM317, LM350 y LM338: diferencias principales

En muchas fuentes reguladas ajustables aparecen nombres como LM317, LM350 y LM338. Estos tres componentes pertenecen a una familia de reguladores de voltaje ajustable muy utilizada en proyectos educativos y fuentes de laboratorio básicas.

La idea general es similar: permiten obtener un voltaje de salida ajustable usando resistencias y, normalmente, un potenciómetro. Esto los hace muy útiles para construir fuentes variables y comprender cómo se regula el voltaje en un circuito real.

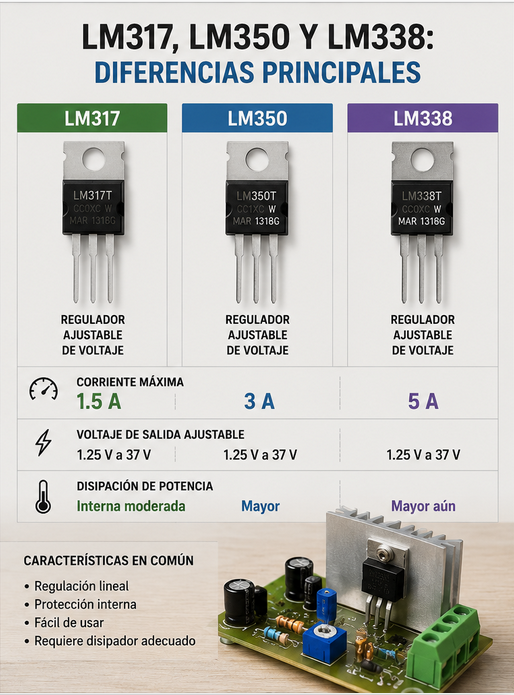

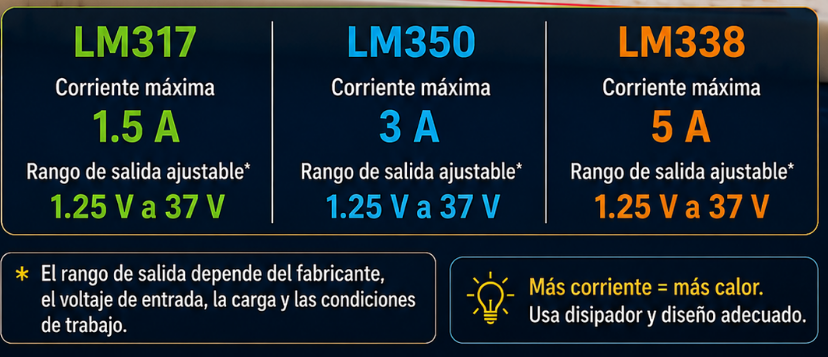

La diferencia principal entre ellos está en la corriente que pueden manejar. El LM317 se usa comúnmente en fuentes pequeñas, con corrientes alrededor de 1 A o un poco más según el encapsulado, la disipación y las condiciones de trabajo. El LM350 puede manejar más corriente, alrededor de 3 A en condiciones adecuadas. El LM338 se usa cuando se necesita todavía más capacidad, llegando aproximadamente a 5 A, siempre que el diseño térmico sea correcto.

Pero hay un punto muy importante: que un regulador pueda manejar más corriente no significa que siempre lo hará sin calentarse. La temperatura depende de la diferencia entre el voltaje de entrada y el voltaje de salida, multiplicada por la corriente que circula. Esa energía sobrante se transforma en calor.

Por eso, al usar reguladores como el LM317, LM350 o LM338, el disipador es una parte fundamental del diseño. También es importante considerar la ventilación, la protección contra cortocircuitos, el tipo de carga y la capacidad real de la fuente de entrada.

Estos reguladores son excelentes para aprender porque muestran de forma práctica la relación entre voltaje, corriente, regulación y disipación térmica. No son solo componentes: son una puerta de entrada para comprender cómo trabaja una fuente regulada.

Idea principal:

LM317, LM350 y LM338 permiten construir fuentes ajustables, pero se diferencian principalmente por su capacidad de corriente. En todos los casos, la disipación de calor y la protección son claves para un diseño seguro.
